Tutorial Membuat Rangkaian Praktek Gambar Teknik 3 Menggunakan Proteus 8.0

PRAKTEK GAMBAR TEKNIK 3

Komponen yang di gunakan :

•   NE555
• 3 MINRES220R
• 1 MINRES1K
• 1 HITEMP22U50V
• 2 buah LED-RED
•  1 POWER
•  1 GROUND

Berikut langkah-langkahnya :

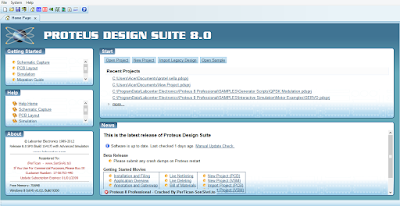

• Bukalah proteus 8 dikomputer/laptop anda, maka tampil gambar dibawah ini .

• Kemudian klik new project pada menu start.

• Kemudian masukkan komponen NE555 ke lembar kerja dengan cara klik library → pick parts from libraries P.

• Setelah itu akan tampilah layar seperti dibawah ini, setelah itu tulis nama komponen NE555 pada keyword lalu klik OK.

• Setelah itu masukkan komponen tadi di lembar kerja dengan cara klik 1x pada lemar kerja, maka tampillah gambar dibawah ini.

• Kemudian masukkan komponen lainnya seperti resistor, kapasitor, led-red, dan juga
  power dan ground.





• Untuk memasukkan komponen power dan groud klik place →terminal →power, untuk ground nya bisa langsung diambil di menu P Terminal lalu pilih ground, seperti gambar yang dibawah ini.

•   Setelah komponen sudah lengkap, susunlah semua nya menjadi satu. Untuk menggabungkan komponen dan  membuat titik hitam saat membuat garis bisa menggunakan tool ang ada dibawah ini atau bisa klik 2x untuk membuat titik hitam.

• Untuk mengedit tulisan klik sekali pada tulisan, dan jika ingin mengubah rotasi bisa klik kanan gambar 1 kali.

• Kemudian gabungkan semuanya menjadi satu
