Tutorial Membuat 7Segment Display dan Driver Test Circuit

      Dalam kesempatan kali ini, saya akan membagikan kepada anda bagaimana cara membuat 7Segment display dan Driver Test Circuit. Di dalam tutorial ini, saya menggunakan program Protel Schematic 1.0 . Berikut adalah tutorialnya.



Komponen yang diperlukan:

1. 7Segment (7Segment.lib), komponen yang anda buat di skema logic probe.
   Ada sedikit perubahan di komponen ini, jadi anda harus mengeditny di Schematic Library Editor seperti gambar ini.


2. IC 7447 (D_TTL.lib)
   di komponen ini juga terdapat sedikit perubahan, edit komponen ini menjadi seperti gambar ini.

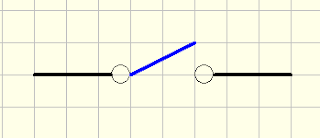

3. SW_SPST (Device.lib)



4. Resistor (Device.lb)



5. Battery (Device.lib)


Berikut ini adalah langkah kerjanya :

1. Bukalah program Schematic Editor
2. Klik File pilih New, masukkan komponen 7Segment dari 7segment.lib

3. Pilih komponen IC 7447 dari D_TTL.lib

4. Kemudian tambahkan resistor, battery, dan SW_SPST dari Device.lib


5. Susun komponen seperti gambar berikut:


Untuk melengkapi gambar diatas lakukan hal-hal berikut:

1.     Sambungkan mengunakan electrical wire (sebagai kabel). Klik icon ini pada writing tools. Lalu klik dari satu pins ke pins lainnya.

2.     Menambahkan power ground dan vcc.

3.     Klik tools power port pada writing tools .

4.     Klik pada ujung atau di tengah pertemuan kabel, kemudian rotasi dengan menekan space bar, untuk mengubah namanya, klik dua kali pada port sampai muncul dialog power port, ganti style dengan power ground.

5.     Menambahkan junction, klik tools junction pada menu writing tools klik pada pertemuan kabel. Junction merupakan titik merah yang menunjukkan bahwa kabel tersebut tersambung.



 Sekian tutorial saya kali ini, semoga bermanfaat bagi anda, jika ingin mendownload tutorialnya silahkan klik di sini.
